【优质工程】空客A330宽体飞机完成和交付中心定制厂房工程—114号喷漆机库
2019-01-07 12:37:44 来源: 作者: 【 】 浏览:3633次 评论:0
        空客A330项目是中欧战略合作重大项目,是空客在欧洲以外的首个宽体飞机合作项目,天津将成为全球第四个同时生产单通道和双通道飞机的城市。

       该项目位于天津空港保税区,114号喷漆机库是其中一个单体,占地面积70002,建筑面积89262。地下1层,地上2层,建筑总高度32.5m,由喷漆大厅及附楼组成。

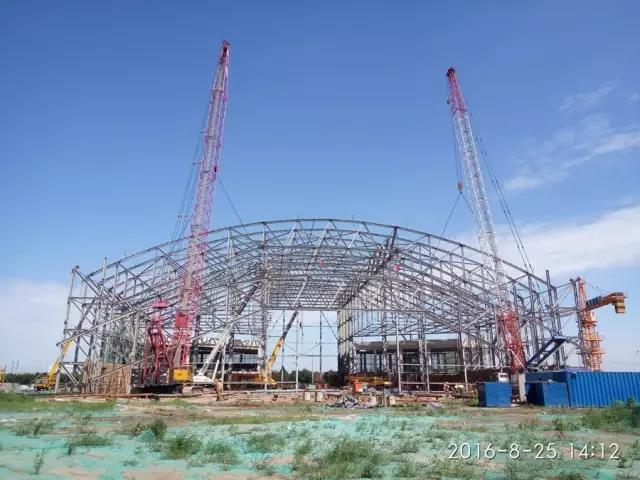

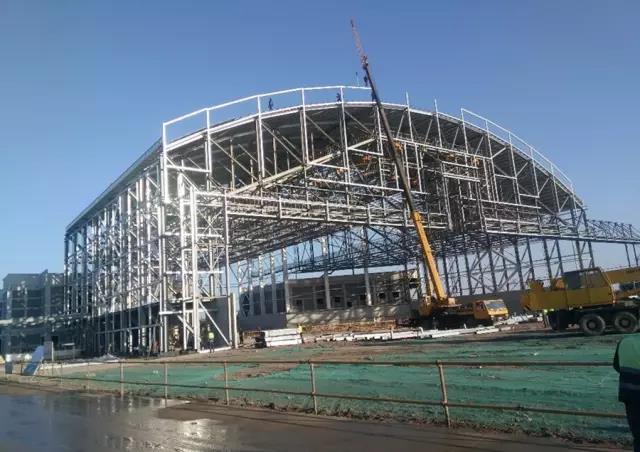

  喷漆机库整体为双曲建筑造型,平面呈漏斗形,为钢排架结构,机库大厅跨度分72m、56m、40m、24m四种,进深87m,柱距6m。大厅下弦设吊顶,大厅内部设单层钢平台。上下弦设平面及垂直支撑,纵向设柱间支撑。
综        合工程的结构特点,利用BIM技术模拟钢结构施工,利用MIDAS/GEN三维有限元对施工全过程进行应力、变形分析和控制,同时对桁架安装就位、整体卸荷及增加屋面荷载等过程进行应力监测,确保工程质量。

  114号喷漆机库钢结构工程于2016年9月14日通过主体竣工验收。
