【优质工程】天津市津湾广场9号楼
2019-01-07 12:35:51 来源: 作者: 【 】 浏览:3726次 评论:0
  天津津湾广场9号楼位于天津市和平区赤峰道、解放北路、哈尔滨道、合江路围合的地块。工程建筑总高300.05m,其中塔楼地下4层,地上70层,屋顶设停机坪。

       本工程为高层综合建筑,上部结构为48根密集小柱支承的狭小空间,下部为8根巨柱和4根角柱组成的低位大跨度空间,中间8层设置转换桁架实现密集小柱与组合巨柱受力转换。

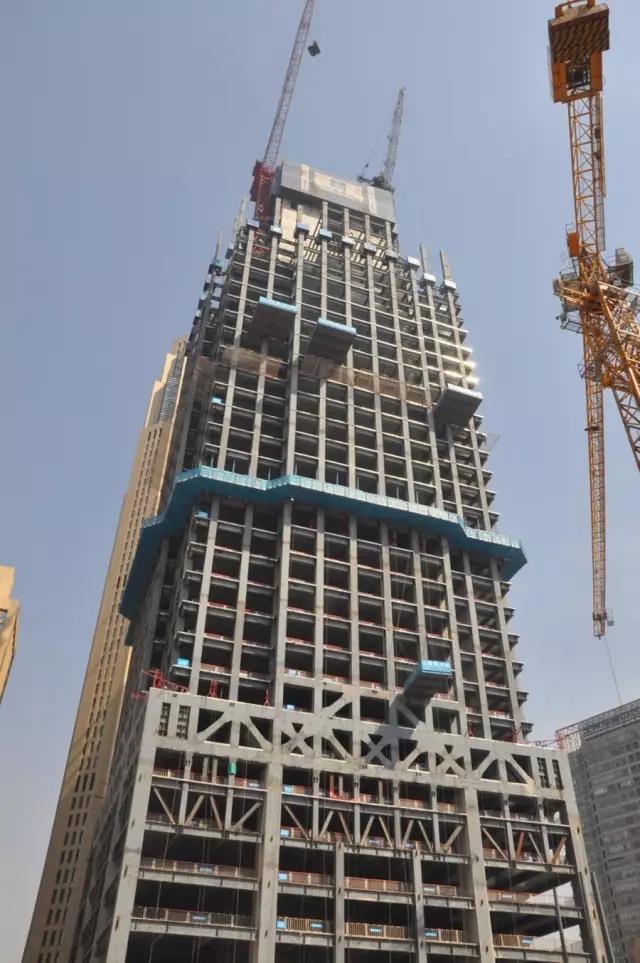

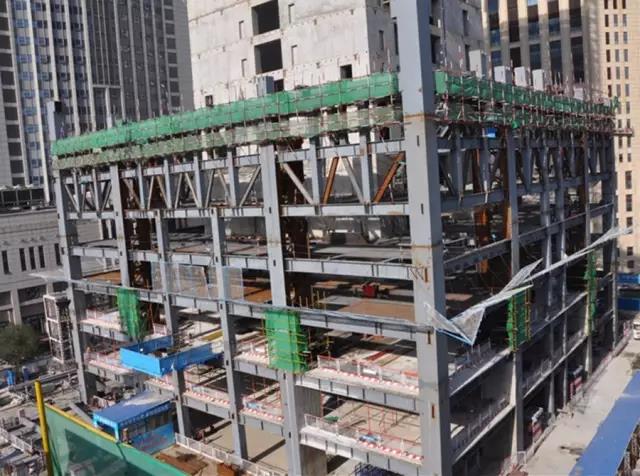

        工程设置裙房结构共4层,总高20.1m;塔楼地上部分结构为混凝土核心筒+外框钢架结构。结构在7层、57层设置转换层钢桁架,塔楼结构核心筒进行4次变截面,外部钢框架进行7次变截面。8层转换桁架为上部9~70层结构与7层以下结构受力转换,从48根外框柱转换为4根角柱与8根组合巨柱,且该桁架作为4~6层悬挂框架受力主体,结构受力变化较大。

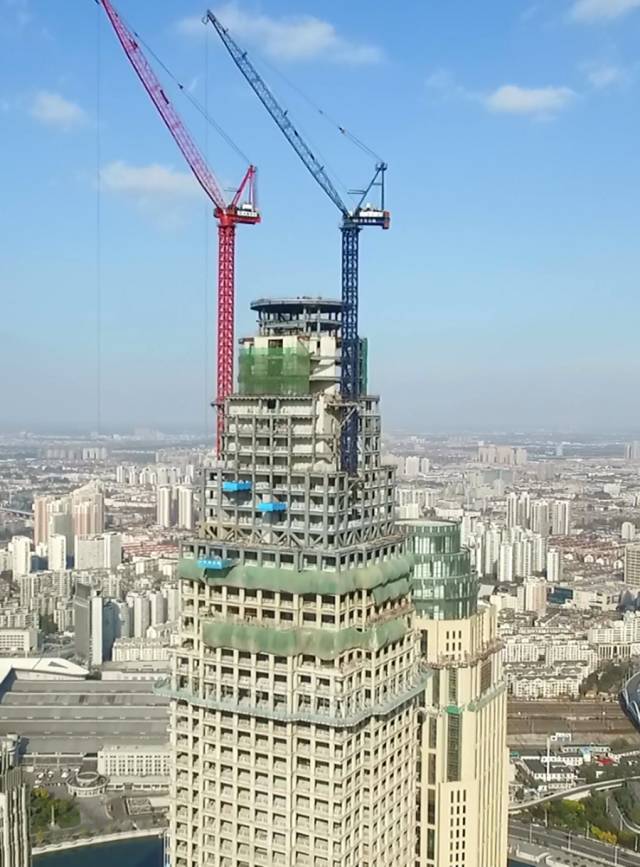

  天津市津湾广场9号楼工程于2016年8月顺利封顶,将成为天津市新地标。
