【优质工程】空客A330宽体飞机完成和交付中心定制厂房工程—100号完成中心
2019-01-07 12:40:04 来源: 作者: 【 】 浏览:13149次 评论:0
 空客A330项目是中欧战略合作重大项目,是空客在欧洲以外的首个宽体飞机合作项目,天津将成为全球第四个同时生产单通道和双通道飞机的城市。

      该项目位于天津空港保税区,100号完成中心是其中一个单体,占地面积22255㎡,建筑面积30320㎡,由工作组机库、客舱装饰机库形成三连跨排架结构,总长222m,进深84m。地下1层,地上1层。工作组机库跨度78m,客舱装饰机库1&2跨度均为72m。

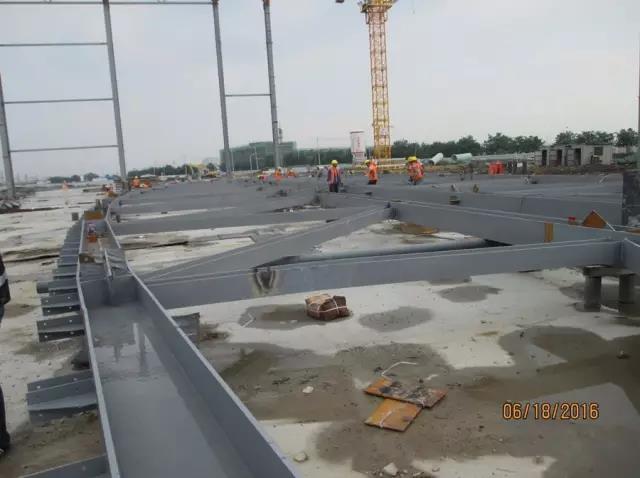

       本工程结构布置4排共36根实腹H型钢柱,其中18根钢柱为内部连跨公用钢柱,单根钢柱最重约16.4吨。各排钢柱沿纵向设计柱间支撑,钢柱杆件均为H型钢。

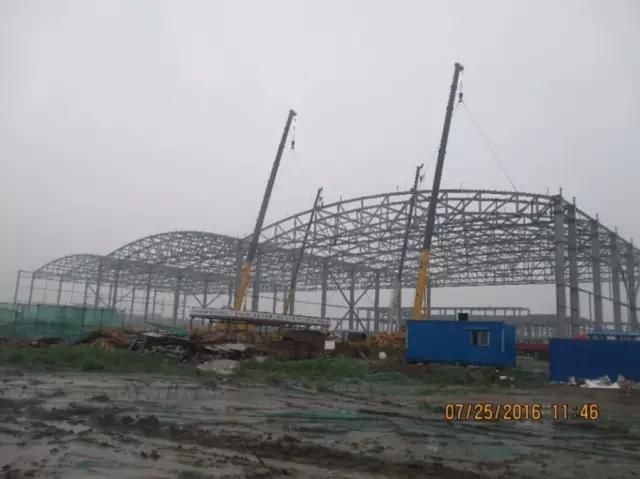

  钢屋架施工全过程利用MIDAS/GEN三维有限元进行施工过程中的受力分析,保证施工精度。同时,BIM技术模拟钢结构施工方案,有效协同,缩短施工周期。施工过程中,对桁架安装就位、增加屋面荷载等过程进行应力监测,确保工程质量。

100号完成中心钢结构工程经过40天的施工,顺利交付后续施工单位。
