【优质工程】2016年唐山世界园艺博览会植物风情馆钢结构工程
2019-01-07 11:51:49 来源: 作者: 【 】 浏览:3613次 评论:0

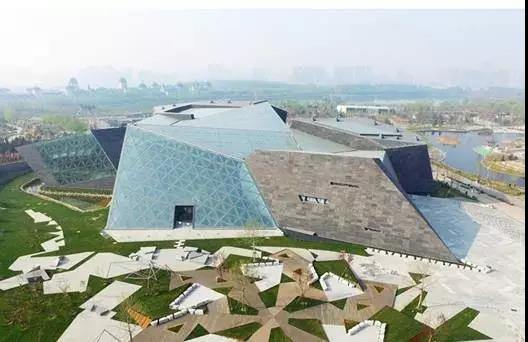

2016年唐山世界园艺博览会植物风情馆位于河北省唐山市路南区,唐肾路以北,凤凰台以东,为唐山2016年世博会主题馆,主要功能为植物观赏旅游,集观赏娱乐、休闲购物、健身体验、科普教育于一体,最大建筑高度22.5米,建筑造型高低错落、虚实相映。

该项目由浙江东南网架股份有限公司负责钢结构制作与安装,获得2015年度“天津市钢结构金奖”,并由天津市钢结构协会推荐,获得2015年“中国钢结构金奖”。



结构分四个独立结构单元(A、B、C、D)+中庭外壳钢结构,四个独立结构单元(A、B、C、D)采用钢框架支撑体系,整体结构依靠四个独立结构单元作为抗侧构件;地下部分采用钢筋混凝土结构,型钢柱延伸至基础,地下一层顶板采用混凝土结构,地上各层楼板采用组合楼板

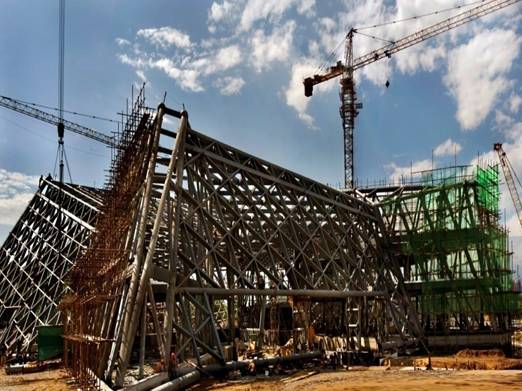

屋盖结构及屋面桁架钢结构构成整个结构体系,屋盖网格构件基本以散件的形式发往现场,现场拼装工作量大。本工程现场需拼装的主要有两种类型,三角形转换桁架和网格分块,现场拼装工程量大,而且拼装精度及进度直接影响安装精度和工程总工期的保证,故现场拼装是本工程重点之一。

解决措施:

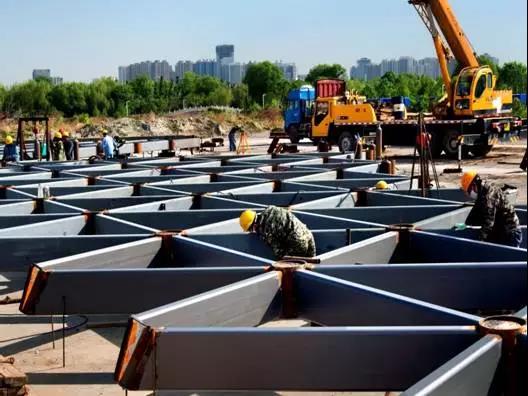

      (1)合理布置现场拼装场地,在满足正常施工条件下尽量节约拼装用场地,尽量避免或减少材料和构件的二次倒运。拼装场地需经过处理,铺设砂石或混凝土垫层,碾压夯实处理。

  (2)根据现场场地条件以及吊机起重性能,对桁架及网格进行合理分段。

  (3)拼装过程中需利用全站仪复测垂直度及各根轴线中心线位置,一旦发现偏差值超过允许范围,需调整至规定范围内方能继续进行后续工作。




本工程建设项目为特殊体型,结构类型为钢框架结构,屋盖结构分别采用钢管桁架结构及网格结构,整个结构体型新颖别致,屋盖桁架线条流畅,要体现这一建筑效果,保证钢结构外形是本工程的关键技术之一。为此,采用了施工模拟仿真分析技术并采取措施确保桁架地面拼装精度达到要求。
